熱導式氣體分析儀ZAF型

一、簡介

    ZAF型分析儀器最適合測量H2、Ar、He氣體濃度的熱導式氣體分析儀

二、特點

·  清晰易見的大形LCD顯示。

·  可與計算機通信。

·  小型的面板安裝結構。

·  零點、滿量程點的自動校正功能(選配件)。

·  可對其它氣體的干涉影響進行補償運算(選配件)。

·  氣體濃度報警輸出(選配件)
可任選上·下限報警、上·上限報警、下·下限報警輸出中的某一項。

·  量程切換(選配件)
通過正面鍵盤操作的切換方式或通過外部接點輸入的切換方式。量程比：測量H2、He 最大為1:10 測量Ar、CH4、CO2 最大為1:5。

·  測量輸出信號的線性化(選配件)

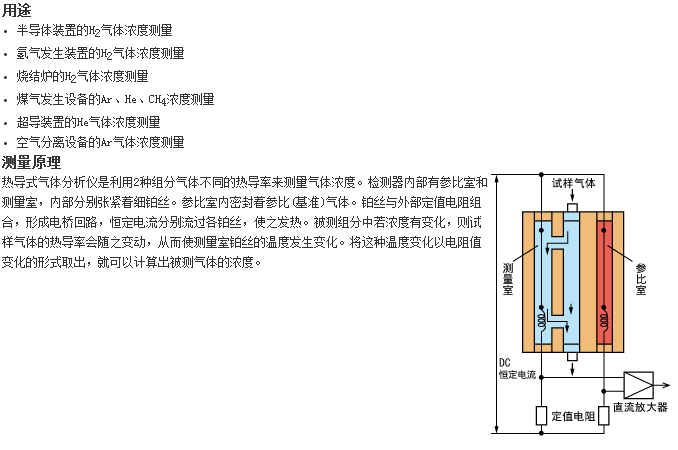

三、用途及原理

四、規格




標準規格	測量方式	熱傳導式
	測量組分	He、Ar、H2、CH4、CO2
	測量范圍	H2：0～3……100％，100～90，100～80％ He：0～5……100％，100～90，100～80％ Ar：0～10……100％，100～90，100～80％ CH4：0～20……100％，100～80％
	輸出信號	DC4～20mA、DC0～1V、DC0～10mV 非隔離輸出(其中某一點，根據型號指定)
	容許負載電阻	不超過550Ω(DC4～20mA輸出時)
	輸出電阻	100kΩ(DC0～1V、DC0～10mV時)
	顯示器	帶背光LCD
	測量值顯示	最多4位或小數點后帶2位
	輸出信號保持	手動校正、自動校正時保持校正前的輸出值
	電源電壓、功耗	AC100～240V 50/60Hz、約50VA
	環境溫度、濕度	－5～45℃、不超過90%RH(應無結露)
	安裝方法	面板嵌入型
	外形尺寸(H×W×D)	240×192×213mm
	重量	約5kg
	外殼類型	鋼板制外殼、室內型
	氣體出入口、換氣口	Rc1/4或NPT1/4(根據指定)
	換氣氣體的流量	約1L/min(根據需要進行)
	適用標準	CE標記(預定取得認證)
性能	重復性	±1%FS
	漂移	零點：±2% FS/周 以內(H2分析儀) 滿量程點：±2% FS/周 以內(H2分析儀)
	響應速度(90%響應)	標準：60秒以內(0.4L/min流量) 高速：10秒以內(1L/min流量) 但僅限H2分析儀(參比氣為N2)
標準測量氣體條件	溫度	0～50℃
	氣體流量	0.4±0.05 L/min 且應穩定
	塵埃	不超過1μm的微粒， 不超過100μg/Nm3
	壓力	不超過10kPa
	氣霧、腐蝕性氣體	無
	水分	不超過2℃飽和
選配件規格	線性化	對測量值輸出信號(DC4～20mA)附加線性化 直線度不超過 ±2%FS
	繼電器接點輸出	5點的1a輸出 繼電器接點容量：AC220V/2A(阻性負載) 各接點間以及與內部電路之間為繼電器隔離  以下功能最多可選擇5項 1. 自動校正用零點電磁閥驅動輸出 2. 自動校正用滿量程電磁閥驅動輸出 3. 自動校正時吸氣泵OFF輸出 4. 上限(1點)濃度報警輸出 5. 下限(1點)濃度報警輸出 6. 上下限(1點)濃度報警輸出 7. 上限(1點)及下限(1點)濃度報警輸出 8. 上限2段(各1點)濃度報警輸出 9. 下限2段(各1點)濃度報警輸出 10.分析儀異常或自動校正異常報警輸出 11.校正中輸出 12.量程信息輸出
	接點輸入	3點無電壓接點輸入 ON：0V、OFF：DC5V、ON時電流5mA 與內部電路為光耦合器隔離、接點輸入之間為非隔離  可輸入以下3點 1.遠程測量值輸出保持 2.遠程量程切換(僅限雙量程分析儀) 3.遠程自動校正開始
	干涉氣體測量值輸入	H2分析儀干涉用模擬量輸入(DC1～5V) 輸入外部氣體分析儀的CO2或CH4中某一組分。 需要在本公司的工廠進行調整。訂貨時確認被測氣體的詳細情況。
	自動校正功能	按照事先設定的周期自動進行零點、滿量程的校正。驅動設置在外部的電磁閥，校正氣體即依次流動。
	通信功能	RC232C(9針D-sub輸出) 半雙工比特連續異步周期式  MODBUS協議、通信速度9600bps 通信內容：測量濃度值、各種設定值的讀寫、儀表狀態輸出



五、其他氣體干擾

    各測量值的指示誤差（Vol%）

干擾組分	H2分析儀	CH4分析儀	Ar分析儀	CO2分析儀
H2      1%	—	+5.8	-6.5	-8.0
CH4     1%	+0.17	—	-1.15	-1.38
SO2     1%	-0.31	-1.8	+2.1	+2.5
Ar      1%	-0.15	-0.87	—	+1.2
CO2     1%	-0.125	-0.725	+0.83	—
O2      1%	+0.019	+0.11	-0.125	-0.15
H2O     1.5oC飽和	—	—	—	-0.56



六、標準測量氣體條件

·溫度 ：0～50oC

·氣體流量 ：0.4±0.05L/min，且穩定 1±0.05L/min(快速響應)

·塵埃 ：0.3μm以下的粒度條件下100μg/Nm3

·壓力 ：10kPa以下

·煙霧 ：無

·氧氣：在測量可燃性氣體時，被測氣體中不應含氧氣

·水分 ：低于2oC飽和狀態的含量

·腐蝕性氣體 ：無

·校正用標準氣體：零點氣體：與參比氣相同的氣體或根據指示； 滿量程氣體相對于測量量程90～100%的濃度(正量程)超過100%濃度的氣體不能使用。
