一、  我國轉爐冶煉行業的現狀

鋼鐵行業在我國的國民經濟中，占有舉足輕重的地位。作為全球制造業中心，中國的工業化發展的潛力很大，經濟的持續增長，會為鋼鐵行業的發展提供動力。而今，中國的鋼鐵行業正經歷著兼并重組，淘汰落后產能，優化產業布局，發展循環經濟，實現節能減排的過程。鋼鐵行業健康穩步的發展，關系重大。

鋼鐵的冶煉過程實質上是原材料、燃料和成品的流轉過程，在流轉中伴隨著大量氣體產生，而在線檢測分析這些過程氣體是冶金工業生產工藝優化控制、安全和環保監控必不可少的關鍵技術之一。西門子公司是中國鋼鐵工業的合作伙伴，一直致力于推動中國鋼鐵工業自動化水平的不斷提高。西門子分析儀器能夠應用于鋼鐵行業中的煉鋼、煉鐵及燒結等各個裝置，對降低能源消耗、保證生產安全等起著十分重要的作用，還對鋼鐵企業增大產能，提高產品質量有積極的效果。

二、  轉爐冶煉為什么要安裝LDS6激光氣體分析儀

轉爐煉鋼的特點是吞吐量大、周期短、冶煉強度高，轉爐生產中易產生大量煙氣，其主要成分是煤氣，其中CO約占60％～70％．它是一種有毒、有害、易燃、易爆的危險性氣體．也是一種很好的化工原料和工業生產能源。因此，對轉爐煤氣的凈化與回收是煉鋼中不可忽視的重要部分。過去對煉鋼所產生的氣體都采用直接放散，它不僅污染大氣，破壞了自然環境，還白白浪費了許多能源。實現轉爐煤氣最大限度回收，對降耗增效，減少大氣污染，節能環保有著巨大的經濟和社會效益。

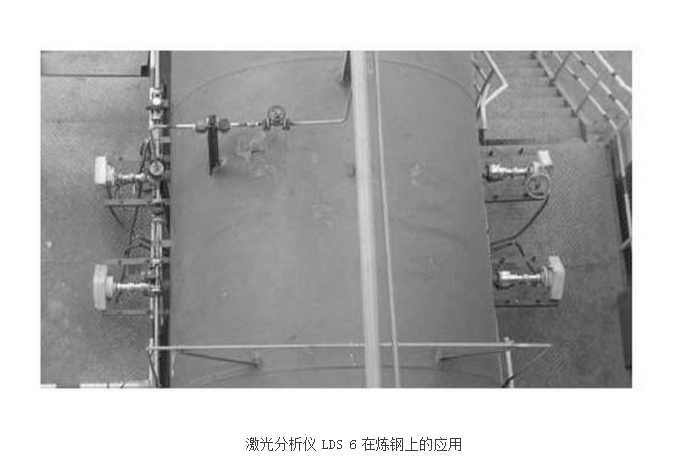

分析儀在其中測量CO/CO2和O2的值，分別在二次除塵后，煙道排放前以及氣柜出口，電除塵前的位置。CO/CO2的檢測是保證回收到最有價值的煤氣，O2的檢測是避免煤氣中的氧氣含量過高導致在回收或使用中發生爆炸。

這兩個測量點，采用維護方便，響應時間短的LDS6是一個比較好的選擇。其IP65的防護等級，1區的防爆設計以及自動標定的功能完全可以滿足現場惡劣的工況，保證有效安全的回收煤氣。

在鋼鐵行業的煤氣回收中，包括高爐煤氣、COREX爐煤氣、焦爐煤氣等，會對煤氣中H2S的含量有一定的要求，分析儀在煤氣回收中還有一個應用電就是采用色譜分析儀測量煤氣中硫的含量。

三、選擇西門子LDS6的關鍵性

由高爐煉鐵、氧氣轉爐煉鋼、最后經軋機軋制組成的“長流程”是當今鋼鐵行業的主要生產流程，超過三分之二的鋼材由長流程生產。鐵礦石經高爐煉制形成鐵水，在鐵水中包含大量的碳和雜質（如硫、磷等），為了得到高質量的鋼材，鐵水必須經進一步處理，去除碳和雜質。氧氣轉爐（BOF）是普遍的煉鋼設備，將鐵水注入轉爐，由水冷噴頭向轉爐內吹入高壓氧氣。吹入的氧與鐵水中的碳經過氧化結合生成CO和CO2，并以爐氣的形式與鐵水脫離、排放。整個轉爐煉鋼的工藝流程約15至20分鐘。爐氣中的CO 和CO2 可以作為反映轉爐工作狀態的參數組，通過監測爐氣中CO、CO2的含量，可以提高轉爐的工作效率。LDS6 的快速相應能夠精確地確定整個工藝的結束時間，節約大量的氧氣與能量，優化整個流程。轉爐氣體中含有大量的CO，可以作為可燃煤氣回收，此類高CO氣體的回收處理需特別注重防爆安全。測量快速、準確、無干擾是LDS6原位式激光氣體分析儀的特點之一，使用LDS6 監測轉爐回收煤氣中的氧含量可以增強安全性。

四、LDS6激光氣體分析儀應用對比

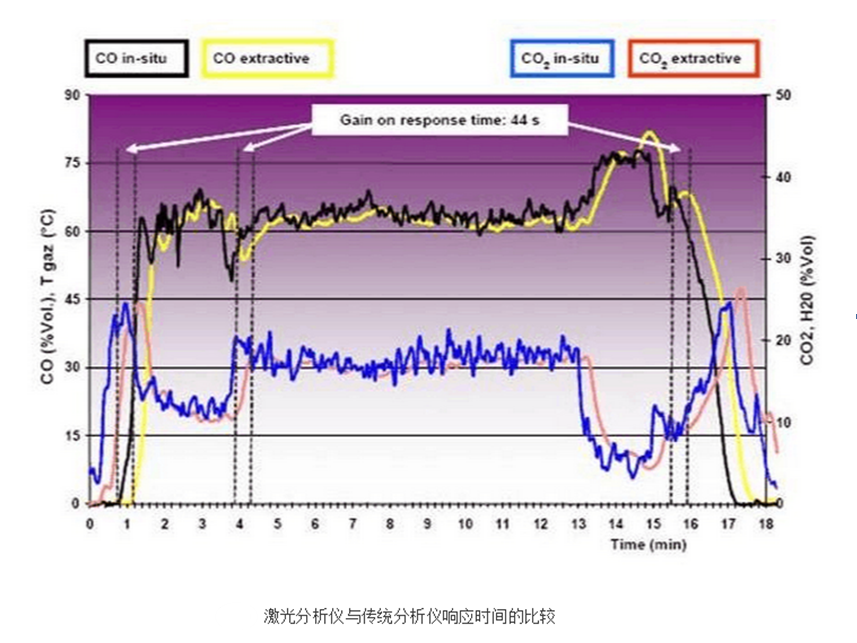

LDS6 原位式激光氣體分析儀直接在待側管線分析，無需采樣、樣氣輸送、預處理系統等，響應速度可達1秒。下圖為傳統抽取式紅外分析儀與LDS6激光氣體分析儀的分析結果比對圖。從圖中不難發現：（1）LDS6 響應速度遠優于抽取式分析儀，數十秒鐘的差異對于整個工藝過程（15-20分鐘）有著天壤之別。（2）LDS6的結果更能體現工藝過程中氣體含量變化的細節。LDS6激光氣體分析儀是激光分析儀是典型的線測量儀表，激光束所穿過區域內的氣體均參與分析。比傳統抽取式分析的點采樣方式更能反映待測成分的真正濃度。LDS6基于TDLAS（Tunable Diode Laser Absorption Spectros copy，可調諧二極管激光吸收譜）技術，以譜吸收原理為基本，實現快速的高精檢測。激光區別于普通光源的最重要特性之一是它良好的單色性能。單色性能越好，光源的頻譜線寬越窄。因為激光卓越的單色性能，激光吸收譜又被稱為單線吸收譜，從根本上排除了傳統氣體吸收譜技術測量某一氣體成分時受到氣體中其它成分吸收譜干擾的可能，更能反映待側成分的實際含量及微小變化。同樣，快速的響應與更能反映待側成分真實濃度的線測量方式對轉爐氣體回收中氧含量的監測也具有重要意義。

五、LDS6激光氣體分析儀正確的選擇

  1、LDS6激光分析儀產品產品概述

整套系統采用西門子公司成熟的分析控制產品，目前西門子公司該類裝置已在世界各國得到了廣泛應用，在火電廠、冶金、石化、建材等行業有大量成功業績，收到了良好效果。西門子公司充分發揮國際著名公司的優勢，在氣體分析技術上保持領先水平，并在系統的可靠性及質量上給予充分保證。為了降低工程及服務費用,為國內用戶提供迅捷有效的從技術咨詢、設計、工程調試、售后服務等一整套服務手段。

 2、LDS6激光分析儀產品基礎設計數據

1）.氣候條件

2）.公用工程條件 電源：AC 220V、50HZ 單相

 3、逃逸NH₃濃度分析系統描述

1)應用場合

①適用于煙氣煙氣脫硝裝置, SNCR或SCR工藝，最好在停爐的情況下安裝。

②適用工況條件：

最大含塵量：60g/Nm3，粉塵較大可引起光程減小

煙氣溫度： 250-450℃

取樣點煙氣壓力：±0.05MPa

③適用環境條件：

環境溫度：-20℃-+55℃

大氣壓力：50-106Kpa

相對濕度：≤90%

現場無強烈振動

2)主要技術指標

NH3分析儀系統現場直接安裝式，發射單元與接受單元各用一個法蘭直接安裝在被測煙道兩側，直接對NH3濃度進行測量

①分析參數及測量范圍：量程：NH₃：0-20ppm 響應時間<30s 分辨率： 1ppm

②零點漂移：有自動校正可忽略 線性誤差：≤±1%F.S

③靈敏度：≤1%F.S

④輸出模擬信號：4-20mA數字信號傳輸接口：RS232串行口，RS485數字接口

⑤供電電源：～220V 50Hz

⑥智能化分析儀器自動校正壓力，自動調零，量程超限報警，主維護報警。大屏幕液晶顯示，編程快速，操作簡單，測試和標定菜單操作

4、LDS6激光分析系統性能及配置

1）系統參數

型號：LDS6

分析方法：激光光譜吸收

測量方式：原位測量

激光級別：class 1, 對眼睛無害

校準方法：內置校準回路，不需要外部校準

響應時間：<1秒

線性偏差：≤1％測量值

精度：<2％測量值（取決于具體應用的光程）

零點漂移：因為使用自動校準，所以可以忽略

量程漂移：因為使用自動校準，所以可以忽略

激光光源壽命：正常使用情況下可確保10年

煙塵動態補償

2）LDS6激光分析儀產品中央單元

安裝位置：中心控制室或現場機柜

本機顯示：大屏幕LCD液晶顯示屏（帶背光）

模擬輸出：4～20mA   750Ω

模擬輸入：4～20mA

接點輸入：6點,24VDC, 1A

接點輸出：6點,24VDC, 1A

通 訊：工業以太網

安裝方式：19“機架

尺寸：177x440x380 mm

重　　量：13kg

供 電：220VAC±10%，50～60Hz 最大功耗70VA

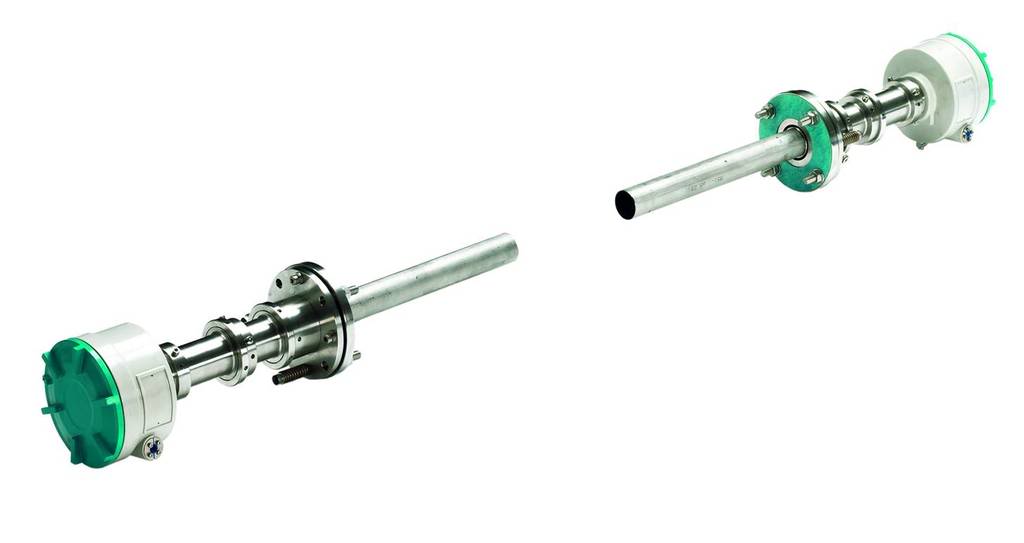

3）LDS6激光分析儀產品探頭

安裝位置：現場檢測點

安裝方式：DN 65 RF

材質：不銹鋼

防護等級：IP65

安裝方向：垂直或平行氣流方向

電源：由中心單元提供, 24VDC,2W

環境溫度：-30 ... +70 °C

環境濕度：<95%

介質溫度：5 ... +1300 °C,

光程：一般為1-12米

粉塵濃度：60g/Nm3 (允許范圍)

尺寸：直徑163mm,長度395mm

重量：11kg

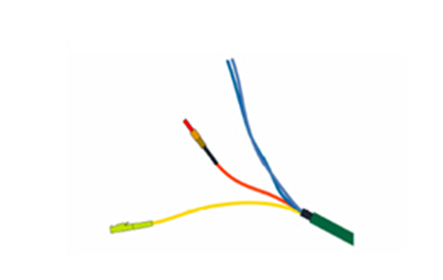

4）LDS6激光分析儀產品復合光纜，回路電纜

復合光纜由兩根光纖、一對電纜及連接附件組成

電纜外徑：8mm

抗拉強度：500N

最小彎曲半徑：10cm

適用溫度：-40…+80°C

5、 LDS6激光分析儀產品質量保證和檢驗

1）、工廠檢驗：工廠檢驗是質量控制的一個重要組成部分。賣方嚴格進行廠內各生產環節的檢驗和試驗。在出廠前，賣方出廠前完成系統的全部檢驗，調試。檢驗的范圍包括原材料和元器件的進廠，部件的加工、組裝、試驗至出廠試驗。確保系統是合格的。

2）、設備安裝完畢，經賣方技術人員初步調試以后，進入啟動運行期，進行啟動調整和數據標定；買方應確保啟動期間的合理運行工況及儀表供電。

3）、性能測試：賣方保證系統性能滿足行業標準，驗收按國家火電廠驗收標準進行。

6、LDS6激光分析儀產品圖片展示

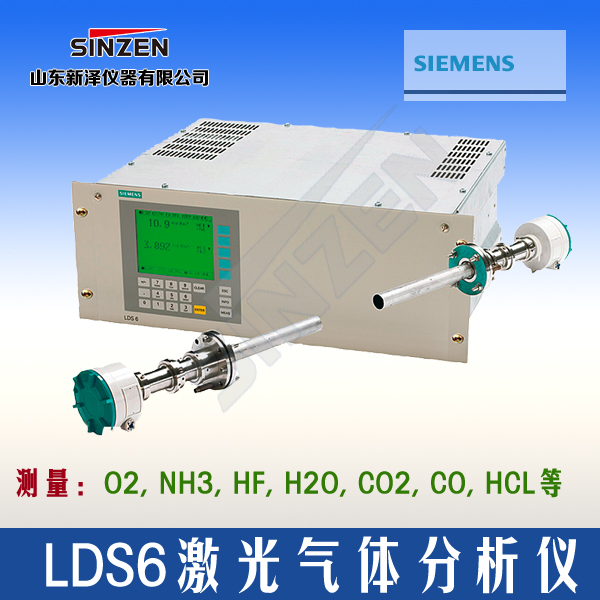

1）設備圖片

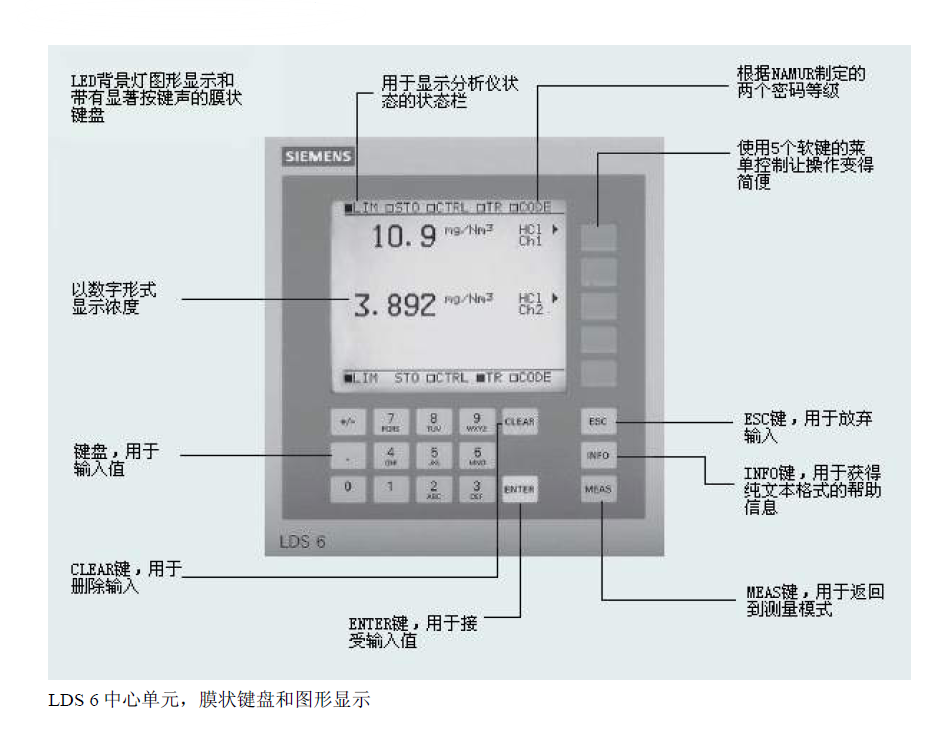

2）設備菜單說明
