關于當代燃煤電廠超凈排放技術調研及研究報告（簡版）

一、前言

   為了讓熱愛平江、關心平江的人民進一步了解目前國內新一代燃煤火力發電技術，幫助部分對新一代火電技術認知渠道匱乏或受自身?xiàng)l件限制無法實地考察的平江人民了解新一代燃煤火力發電廠，實現平江的經濟發展、綠色發展兩不誤。現將中南電力設計院經過為期2個月，對國內已建成或正在實施、準備實施采用超凈排放技術的燃煤火力發電廠（部分代表電廠）進行調研并形成的調研報告予以發布，供大家參考。

二、污染物排放標準

   超凈排放技術是燃煤電廠執行以天然氣為燃料的燃?xì)廨啓C(jī)組的大氣污染物排放限值，如下表所示。

     以天然氣為燃料的燃?xì)廨啓C(jī)組大氣污染物排放濃度限值

三、煙氣超凈排放燃煤電廠調研情況

1.浙能嘉興發電廠

    1.1工程概況

   嘉興發電廠現共有8臺發電機組，總裝機容量5000MW。一期裝機容量為2×300MW，1995年12月投產發電。二期工程裝機容量為4×600MW，2005年10月全部投產發電。三期裝機容量為2×1000MW，2011年10月全部投產發電。本次調研內容為三期工程，2014年6月完成了2臺機組超凈排放技改。

    1.2煙氣處理技術

    1.2.1除塵：采用低低溫除塵+濕式電除塵技術，煙囪出口煙塵濃度＜2.1mg/Nm3。

    1.2.2脫硫：采用石灰石－石膏濕法脫硫系統，改為3+1臺漿液泵，增加一層托盤變?yōu)殡p托盤脫硫塔，除霧器改為一級管式除霧器+兩層屋脊式除霧器。煙囪出口SO2濃度＜17.5 mg/Nm3。

    1.2.3脫硝：采用“超低NOx燃燒器+增加預留層新型改性催化劑”。煙囪出口NOx濃度＜39 mg/Nm3。

    1.3下一步改造計劃：已實現超凈排放，暫無新改造計劃。

圖1-1浙能嘉華電廠系統示意圖

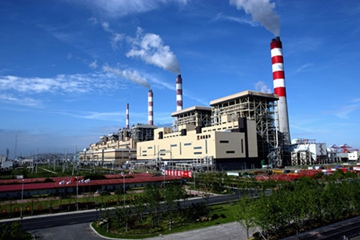

圖1-2浙能嘉興電廠全景

2.浙能六橫發電廠

    2.1工程概況

   浙能六橫電廠是全國首個離岸海島大型燃煤火電廠，規劃建設4臺1000MW超超臨界機組，一期工程建設2×1000MW超超臨界。在2014年7月正式投入商業運行。試運行期間污染物排放指標為：NOx＜26mg/Nm3、SOx＜25mg/Nm3、PM＜5mg/Nm3，全面達到超凈排放標準。

    2.2煙氣處理技術

    2.2.1除塵：采用“電除塵器(ESP) +旋轉極板+濕式除塵器”，煙囪出口煙塵濃度＜5mg/Nm3。

    2.2.2脫硫：采用石灰石-石膏濕法脫硫系統（托盤技術+增效環），煙囪出口SO2濃度＜25mg/Nm3。

    2.2.3脫硝：采用低NOx燃燒器及SCR脫硝工藝。煙囪出口NOx濃度＜26 mg/Nm3。

    2.3下一步改造計劃：已實現超凈排放，暫無新改造計劃。

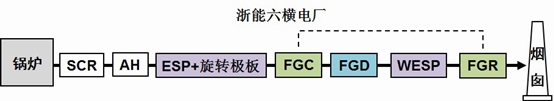

圖2-1浙能六橫電廠系統示意圖

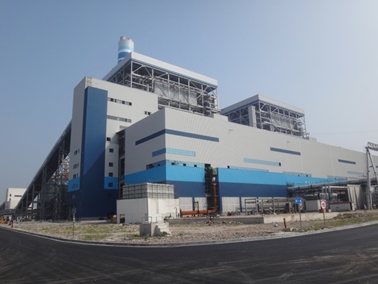

圖2-2浙能六橫電廠全景

3.神華國華舟山發電廠

    3.1工程概況

   神華國華舟山發電廠擁有125MW機組一臺，135MW機組一臺,300MW機組一臺，350MW機組一臺。其中，4號機組（1X350MW超臨界機組）為新建機組，于2014年6月投入商業運行，全面達到超凈排放標準。

    3.2煙氣處理技術（4號機組）

    3.2.1除塵：采用“電除塵器(ESP) +高頻電源+旋轉極板+濕式除塵器”，煙囪出口煙塵濃度＜2.38mg/Nm3。

    3.2.2脫硫：采用高效海水脫硫技術，煙囪出口SO2濃度＜2.86mg/Nm3。

    3.2.3脫硝：采用低NOx燃燒器及SCR脫硝工藝。煙囪出口NOx濃度＜20.5mg/Nm3。

    3.3下一步改造計劃：已實現超凈排放，暫無新改造計劃。

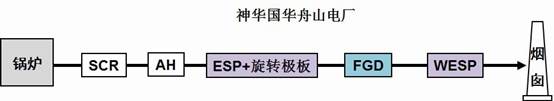

圖3-1舟山4號機組系統示意圖

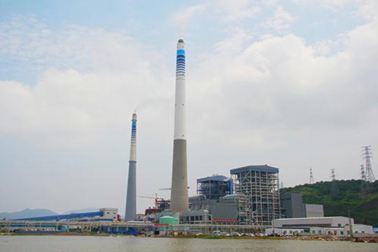

圖3-2神華國華舟山電廠全景

4.天津軍糧城電廠

    4.1工程概況

   天津軍糧城發電有限公司（以下簡稱“軍糧城電廠”）共分5期建設，其中5期9、10號機組（2×350MW）分別于2010年7月和10月投產發電。

    4.2煙氣處理技術（4號機組）

    4.2.1除塵：采用“布袋除塵器+濕式電除塵器”，煙囪出口煙塵濃度＜5mg/Nm3。

    4.2.2脫硫：沿用石灰石-石膏濕法脫硫技術，采用“新增串聯二級脫硫塔+煙塔合一”。煙囪出口SO2濃度＜35mg/Nm3。

    4.2.3脫硝：采用低NOx燃燒器及SCR脫硝工藝，加裝一層新催化劑，改造后SCR出口NOx排放濃度能夠＜50mg/Nm3，脫硝率＞88.9%。

    4.3下一步改造計劃：已實現超凈排放，暫無新改造計劃。

5.華能北京熱電廠

    5.1工程概況

   華能北京熱電廠一期工程共四臺燃煤發電機組，四臺機組額定發電總功率為845MW，1999年6月全部投產。

    5.2煙氣處理技術

    5.2.1除塵：2013年3月開始改造，采取了“低低溫+移動極板+電除塵增容+三相交流電控制技術”的技術路線，于當年10月完成全部改造，改造后除塵器出口粉塵濃度從原來的35mg/Nm3左右下降到了8mg/Nm3左右。

    5.2.2脫硫：原無脫硫裝置，2005年6月開始改造，采取“新建石灰石-石膏濕法脫硫島”和“煙塔合一”路線，2006年12月完成全部改造，脫硫改造的設計效率為96%，脫硫系統入口SO2濃度低于1100mg/Nm3,脫硫后SO2排放濃度小于50mg/Nm3。脫硫后的煙氣經由煙塔（即冷卻塔）排出。

    5.2.3脫硝：2007年1月開始改造，在原有低氮燃燒器的基礎上采取”新增SCR脫硝裝置”路線，2007年12月完成，在脫硝裝置入口濃度450mg/Nm3左右的情況下，1號機組煙囪入口的的氮氧化物排放濃度可達到30mg/Nm3以下，2~4號機組的氮氧化物排放濃度可達到50mg/Nm3以下。

    5.3下一步改造計劃：擬采用托盤技術對吸收塔進行改造，并增加和優化噴淋層的噴嘴，增加煙道除霧器等措施。

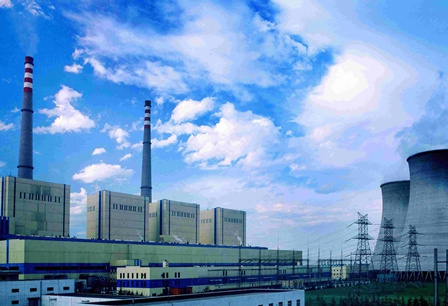

圖5-1華能北京熱電廠一期工程全景

6. 天津北疆電廠
    6.1 工程概況
    天津國投津能發電有限公司（天津北疆電廠）分兩期建設，一期工程建設2×1000MW超超臨界燃煤發電機組，于2009年11月投入商業運行。二期工程規劃建設2×1000MW超超臨界燃煤發電機組，兼顧采暖用汽及工業用汽，已于2013年12月24日取得國家發展改革委核準批復。
    6.2 煙氣處理技術
    6.2.1 除塵：一期工程原有靜電除塵器，2012年4月開始改造，采取“電除塵系統控制系統升級”路線，煙囪出口煙塵排放濃度分別為14.3mg/Nm3和13.8mg/Nm3。
    6.2.2 脫硫：基建配套脫硫設施，采用石灰石-石膏濕法煙氣脫硫工藝，設計脫硫效率96.3%，2013年1、2號機組SO2平均排放濃度分別為78.59mg/Nm3、79.13mg/Nm3。
    6.2.3 脫硝：基建配套脫硝設施，采用SCR脫硝技術。2013年1、2號機組NOx排放濃度分別為70.68mg/Nm3和83.30mg/Nm3。
    6.3 下一步改造計劃
    6.3.1 除塵：“低低溫靜電除塵器+高頻電源+濕式靜電除塵器”，改造后最終實現煙囪出口固體顆粒物排放濃度小于5mg/Nm3，綜合除塵效率不低于99.96%。
    6.3.2 脫硫：沿用現有的石灰石—石膏濕法脫硫工藝，對吸收塔和附屬系統進行增效擴容改造，即采用雙塔雙循環技術，增設二級脫硫塔。改造后，脫硫效率由原設計值96.3%提高到98.9%，二氧化硫排放濃度降至35mg/Nm3以下。
    6.3.3 脫硝：沿用現有的SCR煙氣脫硝工藝，通過啟用備用層、增加一層催化劑的手段提高脫硝效率。脫硝系統改造后，NOx排放濃度小于50mg/Nm3。
    6.3.4 二期新建工程：除塵路線采用“低低溫靜電除塵器+濕式靜電除塵器”，煙囪出口固體顆粒物排放濃度≤5mg/Nm3，綜合除塵效率不低于99.96%。脫硫采用“石灰石-石膏濕法單塔雙循環工藝”，脫硫效率不低于99.1%，煙囪出口SO2排放濃度≤30mg/Nm3。脫硝采用“低NOx燃燒技術+SCR煙氣脫硝”，脫硝裝置效率不低于85%，煙囪出口NOx排放濃度≤ 45mg/Nm3。

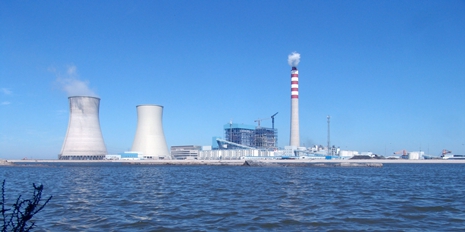

圖6-1 天津北疆電廠全景
7. 上海外高橋第三發電廠
    7.1 工程概況
上海外高橋第三發電廠（以下簡稱“外三”）建設2×1000MW國產超超臨界燃煤機組，于2008年6月全部投產。
    7.2 煙氣處理技術
    7.2.1 除塵：采用常規靜電除塵器，2009年底至2012年初，進行了高頻電源改造，改造后除塵器出口煙塵濃度≤20mg/Nm3。
    7.2.2 脫硫：采用川崎公司的逆流噴霧塔，SO2排放指標≤50mg/Nm3。
    7.2.3 脫硝：采用SCR脫硝工藝。2012年改造升級后已填充全部三層催化劑，裝設3層催化劑后煙囪出口NOx濃度＜15mg/Nm3。
    7.3 下一步改造計劃：待定。

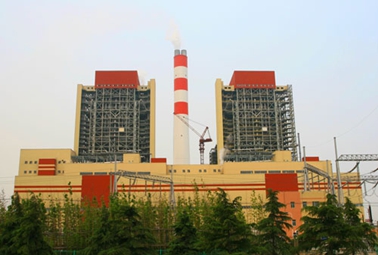

圖7-1 外高橋第三發電廠全景
四、煙氣超凈排放技術路線總結
    1. 脫硝系統
    在已調研項目中，脫硝系統多采用低NOx燃燒器+SCR催化劑的組合方式，該類系統技術成熟，運行可靠。執行超凈排放的燃煤電站與常規電站相比較，脫硝系統區別主要在于SCR催化劑的填裝層數，改造工程多將原有的2+1（2層填裝，1層備用）層催化劑直接更改為3層全部填裝，部分電廠（華能高碑店、華電永利）采用4層SCR催化劑。改造后系統脫硝效率可以提升至85~90%，采用現有技術可以滿足超凈排放NOx＜50mg/Nm3要求。
    2. 脫硫系統
    在已調研的電源點中多燃用中低硫煤種，其中執行超凈排放指標的電站燃煤含硫量為0.41~0.89%，對于新建機組，相對于常規脫硫系統采用的新技術有：雙托盤、性能增強環、增加噴淋層、增加漿液泵等，對于改造機組，多采用增加一座吸收塔的方式，改進后系統脫硫效率達到98~99%，可滿足超凈排放SO2＜35mg/Nm3的指標要求。
     3. 除塵系統
    實現超凈排放指標的電廠中，除塵系統分為兩條技術路線：① 煙氣冷卻器+五電場低低溫靜電除塵器+高效除塵FGD +濕式靜電除塵器；②五電場旋轉極板靜電除塵器（末電場采用旋轉極板）+高效除塵FGD+濕式靜電除塵器。調研結果顯示，此兩條路線均可滿足超凈排放PM＜5mg/Nm3的要求。
文章來源：中南電力設計院

文章作者：中南電力設計院
